固态电池核心材料应用全景：磷酸锆锂的差异化优势凸显

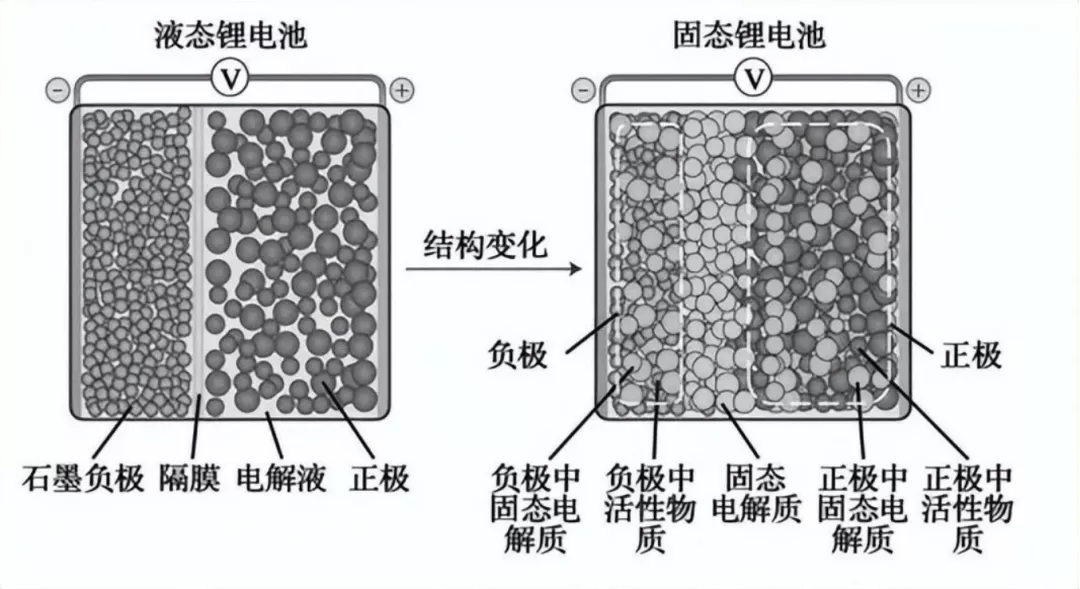

一、固态电池核心材料体系及应用领域

（一）电解质材料：固态电池的 “核心传输通道”

• 硫化物电解质：室温离子电导率可达 10⁻³-10⁻² S/cm，接近液态电解液水平，适配全固态电池路线。目前住友化学等企业已实现 GWh 级中试，能量密度达 400-450Wh/kg，主要应用于高端新能源汽车原型车与长续航消费电子设备，但因易水解、与电解液兼容性差，暂无法适配半固态过渡场景。
• 氧化物电解质：分为 LLTO（锂镧钛氧）与 LLZO（锂镧锆氧）两大主流体系。LLTO 技术成熟，已应用于智己 L6 光年版、蔚来 ET7 等车型的半固态电池，供应商涵盖清陶能源、卫蓝新能源；LLZO 理论性能更优，上海洗霸已实现吨级量产，主要用于高安全储能项目与全固态电池研发，但面临界面阻抗高、生产能耗大等问题。
• 聚合物电解质：以 PEO（聚环氧乙烷）为核心基体材料，具备柔性加工优势，成本较低，主要应用于低端半固态电池与消费电子小电池，但室温电导率不足 1×10⁻⁵ S/cm，低温性能差，限制了其在高倍率场景的应用。

（二）正负极材料：能量密度的 “核心支撑”

• 正极材料：高镍三元材料（NCM811、NCM910）与富锰基材料是当前主流，通过提升镍含量强化能量密度，已应用于蔚来、智己等半固态电池车型；磷酸铁锂凭借成本优势，在储能用固态电池中广泛使用，德方纳米改性 LFP 材料循环寿命已突破 3000 次。
• 负极材料：硅基负极（硅碳、硅氧复合材料）通过高锂嵌入量提升能量密度，适配高端新能源汽车；金属锂负极则是全固态电池的终极选择，可使能量密度突破 500Wh/kg，目前处于中试阶段，主要用于科研验证与特种装备电源。

（三）功能辅料：性能优化的 “关键补充”

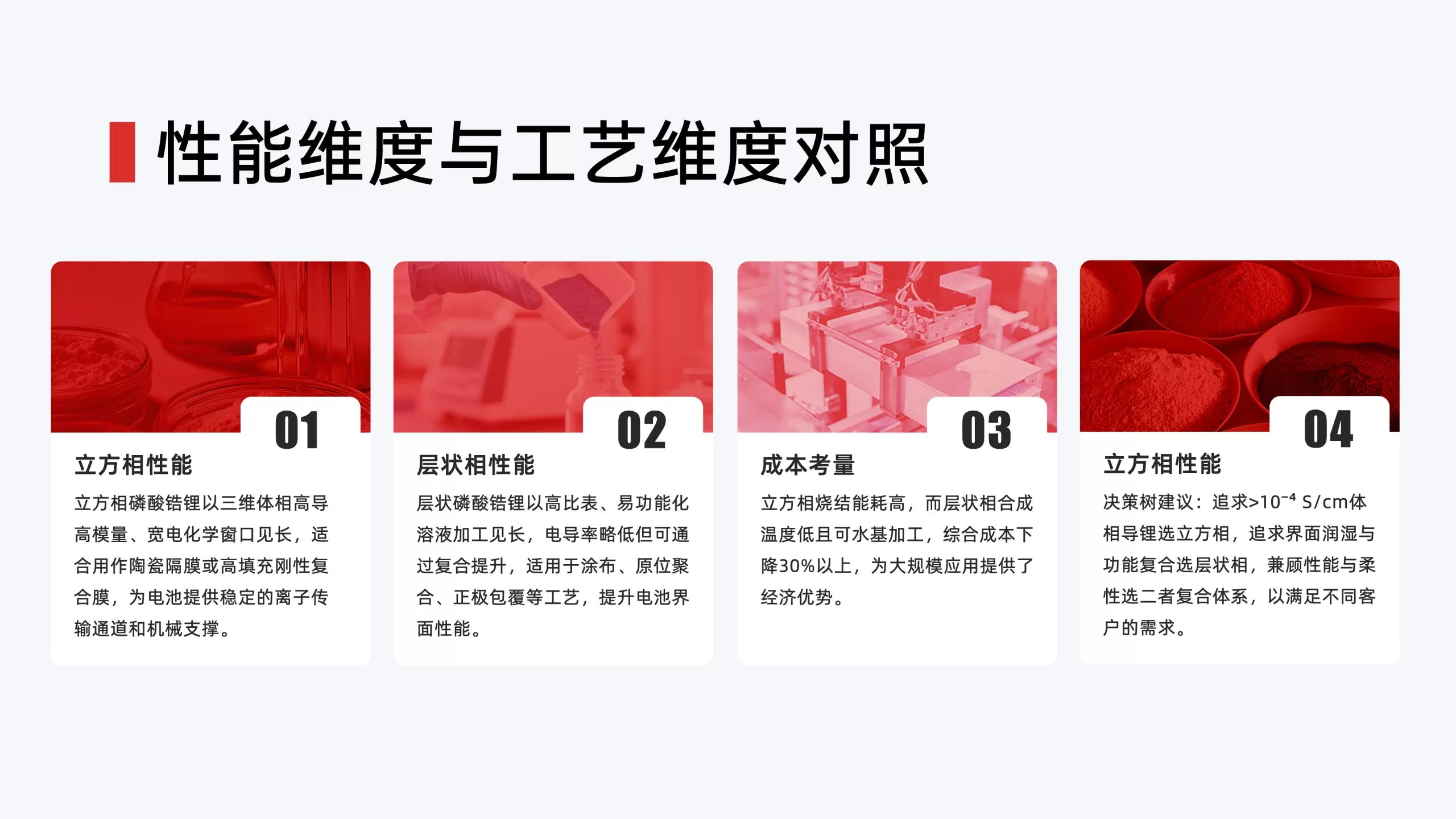

二、磷酸锆锂对比主流材料的核心优势

（一）对比硫化物电解质：稳定性与场景适配性双优

• 化学稳定性突出，低含水率（≤500ppm）特性避免水解副反应，可直接用于半固态电池的固液混合体系，无需重构电池结构；
• 热分解温度＞600℃（立方相产品＞1200℃），远超硫化物（＜400℃），在沙漠高温储能、极寒地区车辆等极端场景中安全优势显著；
• 成本优势明显，吨量采购价较硫化物电解质（当前小批量报价 2000-3000 元 /kg）低 60%-70%，大幅降低产业化门槛。

（二）对比氧化物电解质（LLZO/LLTO）：界面、成本与工艺三重突破

• 界面性能更优异：层状结构（＜50nm 超薄层板）使比表面积＞12m²/g，界面阻抗控制在 30Ω・cm 以下，仅为常规 LLZO 的 1/3，无需复杂改性即可与电极紧密贴合，循环 300 圈后容量保持率达 85% 以上，优于 LLZO 的 75%；
• 生产工艺更友好：无需 LLZO 所需的 1000℃以上高温烧结，合成温度仅 400-600℃，单位能耗为 LLZO 的 1/3，量产良率稳定在 95% 以上，远超常规 LLZO 的 60%；
• 成本竞争力显著：原材料无需稀土元素镧，吨量价较 LLZO（1200-1500 元 /kg）低 33%-47%，且可兼容现有涂覆设备，企业产线改造成本降低 80% 以上。

（三）对比聚合物电解质：性能全面碾压，适配高要求场景

• 离子电导率达 7.0×10⁻⁴ S/cm，是聚合物电解质的 70 倍以上，可直接支撑 5C 快充需求；

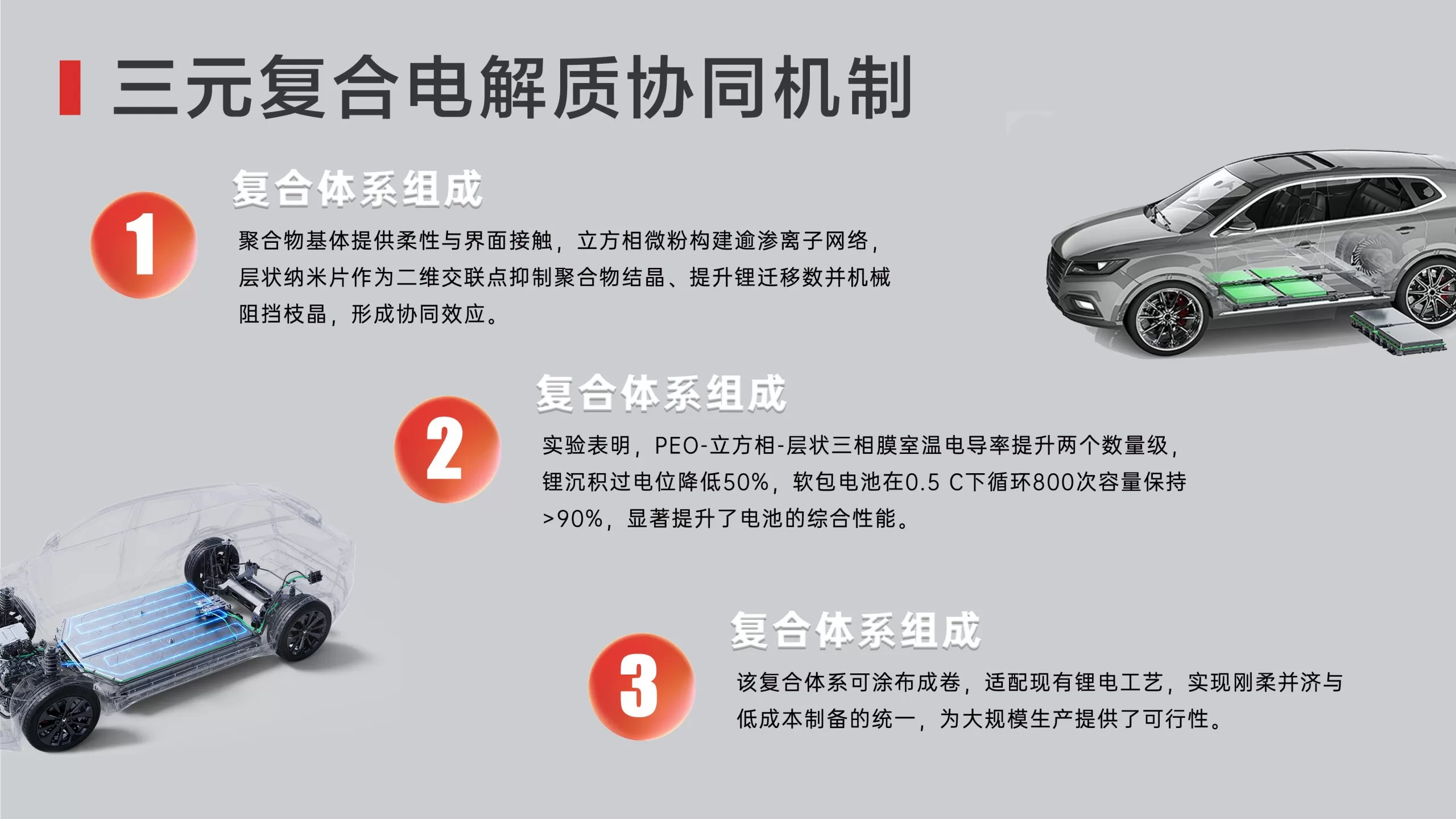

• 可与聚合物复合形成柔性电解质膜，既保留聚合物的加工优势，又弥补其电导率不足的缺陷，在人形机器人、可穿戴设备等柔性电源场景中极具潜力；
• 成品成本与改性聚合物电解质接近，但性能更优，无需牺牲安全性换取加工性。

三、材料应用趋势与磷酸锆锂的市场前景
